저항
- 1K 3EA
- 47K 2EA
콘덴서
- 4.7uF 2EA
트랜지스터
- NPN 2EA (C1815)
http://www.dragontech.co.kr/products/Datasheet/C1815.pdf

매그너스 순정오디오 : AKQ-1506


마르샤 순정오디오 : H-857









마르샤 순정오디오 : H-857
http://cafe.naver.com/joonggonara/33932241

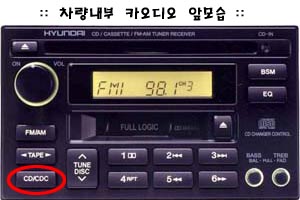

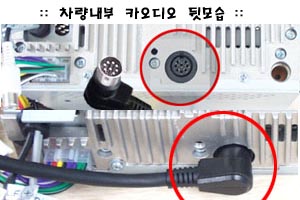

현대 H-290 모델	현대오디오 뒷면 단자모습

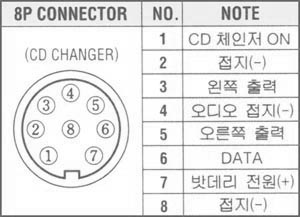

현대 오디오 8핀 커넥터	기아(본텍) 오디오 8핀 커넥터

CDC

http://pc4car.com/bbs/view.php?id=QnA&no=16354



제가 싼타페 차량인데
저는 저리 쓰고 있고, 아무런 노이즈도 없길래 Audio Isolator까지 빼고 씁니다. 그래도 전혀 Noise
비스무리 한거도 없습니다. TR 은 흔한 NPN TR 암꺼나

Audio Isolator : 상하로 ∋|∈ 이렇게 생긴거 2개, Audio Transformer 입니다.
입력과 출력이 1:1 인 것으로 인터넷 부품몰에서 팝니다.
안하고 직접 연결해도 저는 노이즈 없길래 뺐습니다.

우선 PC Out에서 AUX Connector 로 신호가 갑니다. 여기에 Audio Isolator(또는 오디오트랜스)를 달아서
노이즈를 없게 했습니다. 노이즈 확실히 없다면 빼는게 훨씬 좋습니다.

다음은 비안정 멀티바이브레이터입니다. 얘가 하는 일은 지속적으로 On/Off 신호만 계속 내줍니다.
그신호가 들어가는 AUX Connector 쪽의 핀은 차량에 옵션 장착된 CD Changer 와 통신하는 선입니다.
여기다 On/Off 신호를 줘서 마치 CD Changer 가 있는것처럼 속이는 겁니다.
이런 방법은 차종마다, 제조사마다 다를 수도 있기에 뭐라 할 수가 없다는 겁니다.

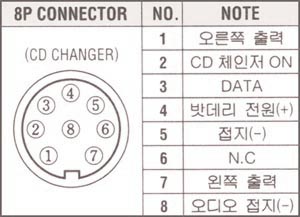

1 오른쪽출력(R-CH)
2 CD 체인저 NO
3 DATA
4 밧데리 전원(+)
6 접지(-)
6 N.C
7 왼쪽 출력(L-CH)
8 오디오 접지(A.G)

http://cafe.naver.com/joonggonara/47234475

http://www.ppomppu.co.kr/zboard/view.php?id=ppomppu&page=2&sn1=&divpage=8&sn=off&ss=on&sc=off&select_arrange=headnum&desc=asc&no=42687

관련링크
http://blog.naver.com/hccaircon?Redirect=Log&logNo=150045381744

옥션판매 (29,900원)
http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=A518021635
옥션판매 (28,900원)
http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=A521868568
자동차관련 공구Site에서 저렴하게 구입 (10/16)


DIY방법1
http://blog.daum.net/architeri/7617949
DIY방법2
http://blog.daum.net/au_ya

품명 : 클러스터 이온 제네레이터
품번 : 971553K000
가격 : 42900원 (15% DC되는 사이트 이용시 36500원에 구입가능)

미등릴레이의 전원(+)단자를 구부려 연결을 끊고
대신에 ACC전원으로 연결하면 끝...

http://www.led119.com/

도어락 해제시 맵등 자동점등회로 (키홀조명 대체)
리모콘 또는 키로 도어락을 해제시(도어를 열지않고 도어락만 해제시)
전방 맵등이 약 10초동안 자동 점등후 잔광식으로 서서히 어두워지면서 소등되는 개조 회로 입니다.
10초이전에 시동키를 ACC까지 돌리면 강제소등됩니다.
시동키가 ACC 상태에서는 도어락후 언락을 해도 동작을 안합니다.
(원격시동기로 시동후 언락시에도 동작은 안합니다)
운행중 자동 잠김 기능이 있고, 시동키 OFF시 도어락이 자동 해제되는 차량은 시동키 OFF시 이때도 역시 10초동안 자동 점등후 서서히 소등 됩니다.(맵등 스위치 OFF 상태에서) 기존 맵등 스위치로 점등/소등 기능은 그대로 유지됩니다.
기존 맵등에 타임릴레이를 추가장착 하면 됩니다.
그 외로 다른방법으로 응용해도 됩니다.

타임릴레이는 GM대우 자동차 부품 인터넷 쇼핑몰에서 구입하면 됩니다.
가격은 4,500원 입니다.

http://blog.naver.com/PostView.nhn?blogId=allpanshop&logNo=140060452168&widgetTypeCall=true

http://www.navinside.com/bbs/zboard.php?id=forum_ins_diy&page=1&sn1=on&divpage=1&sn=on&ss=off&sc=off&keyword=%EC%98%A4%ED%82%A4%EB%8F%84%ED%82%A4&select_arrange=headnum&desc=asc&no=189

매그너스선서
http://blog.naver.com/jimsps23/20044776894
체어맨 센서
http://blog.daum.net/eastsea94/4945432
투스카니센서
http://www.diyz.net/diyznet/board.php?board=diy4wd&page=17&command=body&no=25308

부품점 : http://www.stro.co.kr/product/wheel/5685.html

95190 37100 EF소나타 오토라이트 모듈, 14,300원
95100-2C000 투스카니 오토라이트 센서, 5000원

우선 EF 소나타의 오토라이트용 모듈은 6핀입니다.
커넥터 핀을 바라보면서 (센서 부분 반대쪽) 커넥터 락이 있는 쪽을 위로 놓고 왼쪽부터 1번입니다

정비지침서를 보시면 아시겠지만 HD 다기능 레버의 10번은 AUTO로 놓았을때 접지와 연결되게 되어 있습니다. 오토라이트 모듈의 1번과 5번을 묶어서 다기능 레버 10번에 연결하시면 되겠습니다.

2번에 연결할 미등 릴레이는 정션 박스의 I/P-D 단자의 6번이고,
3번에 연결할 전조등 릴레이는 정션 박스의 I/P-G 단자의 7번입니다.

I/P-D와 I/P-G 단자는 운전석 아래쪽에 있는 살구색 정션박스에 있습니다.
정션박스는 운전석쪽 퓨즈박스가 있는 그 녀석인데 퓨즈박스 반대쪽을 보면 커넥터들이 잔뜩 있습니다. 운전석 하단을 다 들어내고 정션박스를 고정하고 있는 볼트와 너트를 하나씩 풀어야 작업 가능합니다. 정션박스 모양은 첨부 그림 첫번째를 참고하세요.

그리고 마지막으로 6번은 정션박스의 커넥터 반대쪽에 있는 퓨즈박스에서 시거잭 전원을 찾아 연결하시면 됩니다.

요렇게 연결하고 테스트 해 보면 잘 동작하구요.
EF 소나타의 오토라이트 모듈은 켜질때는 같이 켜지는데 꺼질때는 가끔 순차적으로 꺼지기도 합니다. 그래서 확인 해 보니 3번 핀이 먼저 꺼지고 그 다음으로 2번이 꺼집니다. 그래서 저는 3번에 전조등을, 2번에 미등을 연결했습니다.

두번째 첨부사진은 장착 완료 후 사진입니다.
저는 깔끔하게 하겠다고 센서 위치를 저기 핸들 뒷쪽을 뚫어서 설치 했습니다.
센서가 생각보다 커서 그런지 핸들 커버 닫는데 조금 빡빡하네요.
센서도 살짝 위로 올라오구요. 사진에는 없지만 저는 까만 고무링으로 테두리를 둘렀습니다.
그리고 약간 어두운 위치라서 그런지 조금 이른 동작을 보입니다. 어둑해질 무렵이면 여지없이 켜집니다.
계기판 커버 윗쪽에 설치하신 사진도 있었구요. 위치는 원하시는 곳에 장착하시면 되겠습니다.

EF소나타 오토라이트 센서의 핀에 선을 연결하는 것은 다이렉트로 전선을 납땜하고 수축튜브로 씌워줬습니다. 핀간격이 좁아서 다른 뾰족한 방법이 떠오르지를 않더군요.

동작 테스트를 해 보니 순정보다는 조금 민감합니다.
그래서 짧은 터널 통과시에도 켜졌다가 꺼지네요.
그래도 오토라이트로써의 제 성능은 제대로 발휘해 줍니다. 만족 ^^

주의점을 몇가지 알려드리자면,

1. 단자에서 핀번호로 배선을 찾으실때는 단자에 연결된 선쪽에서 보시는게 아니라 반대쪽 즉, 핀이 보이는 구멍 쪽에서 보셔야 됩니다. 거꾸로 봤다가 재작업했는데 시간 엄청 걸렸다는 ㅡㅡ;

2. 장착 후 테스트 하실때 운전석 왼쪽에 보시면 계기판 조명 밝기 조절하는 스위치 있죠? 그걸 연결하고 테스트 하셔야 합니다. 그렇지 않으면 미등이 안 들어오는 구조로 되어 있습니다.

3. I/P-D나 I/P-G 단자에서 배선을 뽑는 방법도 있지만 BCM에서 배선을 뽑는 방법도 있습니다. BCM은 오디오 뒷쪽에 있는 것 같은데 Normal Open 타입인듯 합니다. 그냥 선 따서 연결하시면 됩니다.

4. 단자 및 배선 정보는 http://globalserviceway.com 에서 찾았습니다.

▣ SM5 열선스위치 [르노삼성 순정부품]
   ☞ 품 번: 52440-51700 [운전석] / 가격: 5,500원
            52440-51710 [조수석] / 가격: 5,500원

▣ 아반테 XD 디젤용 휀다 인슐레이터
   ☞ 품 번: 84141-2D000 [인슐레이터－휀더 좌측] / 가격: 5,390원
            84142-2D000 [인슐레이터－휀더 우측] / 가격: 5,390원

▣ 아반테 XD 배기 시스템
   ᄋ중통, 중간머플러 [파이프－배기 센터]
   -1.5～1.6용
     ☞ 품 번: 28650-2D002 [파이프－배기 센터] / 가격: 66,110원
   -2.0용
     ☞ 품 번: 28650-2D150 [파이프－배기 센터] / 가격: 62,590원
   -디젤용
     ☞ 품 번: 28650-2D350 [TCI DOHC(DIESEL)] / 가격: 88,660원
   ᄋ앤드머플러 [파이프－테일 머플러]
   -1.5～1.6용
     ☞ 품 번: 28700-2D502 / 가격: 94,600원
   -2.0용
     ☞ 품 번: 28700-2D660 [파이프－테일 머플러] / 가격: 94,600원
   -디젤용
     ☞ 품 번: 28700-2D990 [TCI DOHC(DIESEL)] / 가격: 94,600원
※머플러 가스켓 ☞ 품 번: 97710-22200 [MPI-DOHC(AIR CON-MANUAL (HCC)] / 가격: 935원
※머플러 행거 ☞ 품 번: 65113-2D000 [브라케트 어셈블리－머플러 행거 마운팅 프론트] / 가격: 3,080원
※참고: 투스카니 2.0용 앤드머플러[구형,F/L1공용] ☞ 품 번: 28700-2C104 / 가격: 171,600원

▣ 레간자 키홀 조명램프 [GM대우 순정부품]
  ☞ 품 번: 96206813 [메인 이그니션 스위치 조명 홀] / 가격: 3,410원

▣ 오피러스Y용 버글러 알람 혼
  ☞ 품 번: 96630-3F001 [혼　어셈블리－버글러　알람] / 가격: 약 8,030원
※순정 경보기 스피커 장착차량에만 해당

▣ DELUXE 엠블렘-토스카용 [GM대우 순정부품]
  ☞ 품 번: 96634029 [레터링 DELUXE-토스카(크롬)] / 가격: 3,300원

▣ 아반테 XD 수출형 범퍼몰딩 [북미수출형]
ᄋ구형XD 4도어용
  ☞ 품 번: 86571-2D210 [MOULDING-FR BUMPER]
               86671-2D100 [MOULDING-RR BUMPER]
※미국내 WPC for HMA를 통한 가격 검색불가

▣ NF용 플래셔 모듈-턴 시그널
  ☞ 품 번: 95550-3K100 [플래셔 모듈-턴 시그널] / 가격: 3,850원
※방향등 작동시 작동음을 약 80% 감소시켜주는 부품으로 TG용과 큰차이는 없다고 함.

▣ 배터리 인슐레이션 패드68AH용
  ☞ 품 번: 37112-2E100 / 가격: 5,300원
※배터리 소음과 단열보호, 충전성능을 향상시켜주는 배터리 외부 인슐레이션 패드
  사이즈: 가로:26.5cm, 세로:17.5cm, 높이19.5cm

▣ 토스카 썬바이저 램프 [GM대우 순정부품]
  ☞ 품 번: 96467434 / 가격: 3,080원
※썬바이저 내장 램프로 ON-OFF스위치 타입, 사이즈☞ 가로:70MM, 세로:MM, 깊이:25MM

▣ 윈스톰 재떨이 [GM대우 순정부품]
  ☞ 품 번: 96476854 / 가격: 16,500원
※윈스톰 실내 콘솔에 위치하는 이동식 재떨이로 뚜껑을 열면 조명 ON

▣ New SM5, SM7 행어코트 [르노삼성 순정부품]
  ☞ 품 번: 82616-52000-GP / 가격: 2,300원
※내장제 색상-회색

▣ 아반테 XD 운전석 매트 고리
  ☞ 품 번: 84277-27000OH [후크－카 매트] / 가격: 440원
※OH외 SX, ZZ코드가 있으나 크게 차이는 없음

▶ '06. 12. 30일 업데이트 요약

◆ 배터리 교체 설명서 및 관련 지식· 정보 [링크, 한글워드파일]

◆ 알터네이터 고장진단법 및 관련 지식· 정보 [링크, 한글워드파일]

▣ 알터네이터[제너레이터] 종합
ㅇ80A
- 구형XD용
  ☞ 품 번: 37300-22600 [1.5L> MPI-DOHC> 5단수동2WD] / 가격: 110,000원
ㅇ90A
-뉴 XD용
  ☞ 품 번: 37300-22650 [1.6L 90(A)] / 가격: 110,000원
           3730023600 [1.6L 90(A)] / 가격: 125,400원
ㅇ120A
-신형 엘리사용 [F/L1, F/L2 공용]
  ☞ 품 번: 37300-37800 [2.7L] 가격: 182,600원
-다이너스티용
  ☞ 품 번: 37300-35700 가격: 20만원 이상?
※미쯔비시사 제품이며, 현재 검색오류로 정확한 가격 및 공급은 확인불가
-에쿠스 3.0용
  ☞ 품 번: 37300-39400 [3.0L 120(A)] / 가격: 182,600원
-그랜져 XG 3.0용
  ☞ 품 번: 37300-39400 [3.0L 120(A)] / 가격: 182,600원
※110A 순정부품은 뉴그랜저3.0, 다이너스티2.5, 3.0용 부품이 있으며, 알터 업그레이드 장착시 브라켓 등 기타 부품들의 개조가 필요합니다.

▶ '06. 12. 28일 업데이트 요약
▣ 차량용 배터리 종합
ㅇ아반테 XD용
  ☞ 품 번: 37110-29200 [BATTERY-45AH(CMF)], 45L / 가격: 48,950원
ㅇNF소나타용
  ☞ 품 번: 37110-1C200 [DOHC-MPI(BATTERY CAPACITY), 68L] / 가격: 66,110원
           37110-38100 [DOHC-MPI(BATTERY CAPACITY), 60L] / 가격: 59,290원
ㅇ그랜져TG용
  ☞ 품 번: 37110-2D000 [3.8L(80AH), CMF 80L] / 가격: 71,830원
ㅇ에쿠스용
  ☞ 품 번: 37110-3B200 [(CMF80AH), 80L] / 가격: 71,830원
           37110-3B300 [(MF 88AH), 88L] / 가격: 72,930원
※에쿠스 88L호환여부는 확인되지 않았으나, 참고용으로 작성합니다.
차량용 배터리는 순정품[Solite]보다 저렴한 애프터마켓용을 추천합니다.

▣ 윈스텀 혼 [GM대우 순정부품]
  ☞ 품 번: 96627095 [하이 혼], 96627096 [로우 혼]
            96627095 [소켓x2 ] / 가격: 총 23,600원
※상기품번은 소켓 2개 포함 가격임

▣ 안전표기 삼각대
  ☞ 품 번: 85780-2D000 [워닝 트리이앵글스 어셈블리] / 가격: 9,460원
※상기 품번은 그랜져TG, NF소나타 공용 부품임.

▶ '06. 12. 12일 업데이트 요약

◆ 아반테 XD 리콜관련 정보 & 로우암 시정권고 파일 [링크, 한글워드파일]

▣ 보조 브레이크등(스톱램프) [GM대우 순정부품]
  ☞ 품 번: 96626968  / 가격: 17,600원
※SUV 윈스톰 리어 보조 브레이크용

▣ 후면범퍼 하단 플레이트 백커버- 개조要 [GM대우 순정부품]
  ☞ 품 번: 96800030 [프론트범퍼 페시아 스키드] / 가격: 5,100원
※SUV 윈스톰용 전면 범퍼 하단 플레이트로 미도장품[블랙무광]이며, XD에 개조시에는 뒷범퍼 백커버로 적용가능
※참고: 실버 도장용 ☞ 품번: 96623458 / 가격: 19,800원

▣ 4계절용 부동액 [4리터]
  ☞ 품 번: 07100-00400 / 가격: 13,750원
↓2리터용은 아래 토스카용 신형부동액 품번 및 금액 참고

▣ 렉스턴 도어 포켓 [쌍용 순정부품]
  ☞ 품 번: 7721508200LAM (S08770, 검정) [포켓 어셈블리-플로어] / 가격: 1,980원
            7721508200LAM (S08771, 회색) [포켓 어셈블리-플로어] / 가격: 1,980원
※SUV 렉스턴 도어포켓[그물]용으로 개조要[키부분제거, 양면테잎등으로 부착], 모양은  XD시트백 포켓과 유사
   전체 사이즈는 33X15이며, 색상은 검정, 회색, 베이지 3가지 색상이 있음
※쌍용차 내장제 회색코드[회색+약간의 베이지계열]는 XD순정 내장재 회색과 색상 차이가 많이 있습니다.

◆ Electric & Electronic
▣ 열선시트 다이용 목록
ㅇ열선시트 [구XD, 뉴XD 공동 적용]
  ☞ 품 번: 88175-2D300 [열선바닥시트] / 가격: 22,000원
           88375-2D300 [열선등 시트] / 가격: 18,150원
           91390-26000 [열선케이블-산타페용] / 가격: 4,950원
           91170-2D100 [커넥터 케이블] / 가격: 5,060원, 합계: 90,310원
ㅇ열선스위치
  -구XD
  ☞ 품 번: 93330-2D000AX(운), 93340-2D000AX(조) / 가격: 3,740원(운), 4,950원(조)
  -뉴XD
  ☞ 품 번: 93330-2D100AX(운), 93340-2D100AX(조) / 가격: 각 4,950원

▣ EF쏘나타 파워 아울렛[소켓 커버 있음]
  ☞ 품 번: 95120-38100 [소켓 어셈블리-악세서리] / 가격: 3,400원
※홀커터 작업시 홀쏘 구경 25mm~26mm Size권장, 기존 시거잭이 아닌 휴즈박스에서 결선시 과부하 방지 및 기기파손방지를 위해 전원선 휴즈홀더 결선을 권장

▣ 오토라이트 D.I.Y 종합
ㅇ구 XD D.I.Y용
- 그랜져 XG 센서 & 멀티펑션 스위치 레버
  ☞ 품 번: 95100-39200 [유니트+센서 어셈블리－오토 라이트] / 가격: 약 15,400원
           93410-39100 [스위치 어셈블리－라이팅+턴 시그널스위치 어셈블리] / 가격: 15,400원
※구XD에 적용시 XG용이 아닌 뉴 XD 오토라이트 스위치 레버로도 가능하나 결선 방법이 틀림
- 뉴 EF소나타용 센서
  ☞ 품 번: 95190-37100 [유니트+센서 어셈블리－오토 라이트 ] / 가격: 15,400원
- 산타페용 센서
  ☞ 품 번:95100-26000 [UNIT&SENSOR ASSY-AUTO LIGHT] / 가격: 15,950원
※센서와 커넥터가 일체형이며, 센서부가 사각형이 아닌 원형입니다.
ㅇ뉴 XD용
  ☞ 품 번: 93410-2D160 [라이트-스위치 어셈블리] / 가격: 10,200원
           97253-2D300 [포토센서] / 가격: 3,600원
           95100-2D000 [오토라이트-유닛 어셈블리] / 가격: 9,300원
※오토라이트 센서에 맞는 커넥터→품번: 95100-26001 [익스텐션 와이어-오토] / 가격: 2,300원

▣ ECM 룸미러 종합
ㅇ그랜져 TG용[ON,OFF스위치]
  ☞ 품 번: 85101-39500 [미러 어셈블리- 리어 뷰 인사이드] / 가격: 108,240원
           85130-35600 [커버- 리버 뷰 인사이드 미러] / 가격: 330원
※현대 전차종 공용[TG, 신형 산타페, NF소나타, 뉴XD 등]
ㅇ일반 ECM용[ON,OFF스위치 無, 에쿠스용]
  ☞ 품 번: 85101-38000 [미러 어셈블리- 리어 뷰 인사이드] / 가격: 102,520원
           85130-35600 [커버- 리버 뷰 인사이드 미러] / 가격: 330원 [신형 ECM커버와 동일]
ㅇ나침반 ECM용 [투싼, 신현 산타페용, ON,OFF스위치]
  ☞ 품 번: 85101-2E000 [미러 어셈블리- 리어 뷰 인사이드] / 가격: 220,000원
           85130-2E000 [커버- 리버 뷰 인사이드 미러] / 가격: 605원
ㅇECM 다이시 순정 커넥터 배선 [구 XD 등 커넥터가 없는 차량에 해당]
  ☞ 품 번: 91660-2D030[와이어링 어셈블리-루프] / 가격: 3,630원
※커넥터가 있어도 구XD에는 배선연결이 필요하므로 상기 커넥터 사용하지 않고 ECM커넥터 절단후 직접결선하는 것을 권장

▣ 독 서 등  종 합
ㅇ그랜져 TG용
  ☞ 품 번: 92850-3L010X6 [회색] / 가격: 16,500원
            92850-3L010J9 [베이지] / 가격: 16,500원
            92850-3L010QS [회색&펄] / 가격: 16,500원
ㅇ그랜저 XG용
  ☞ 품 번: 92650-39000CI[운] 램프 어셈블리-리어 퍼스널 [회색] / 가격: 7,150원
           92660-39000CI[조] 램프 어셈블리-리어 퍼스널 [회색] / 가격: 7,480원
           92650-39000ZQ[운] 램프 어셈블리-리어 퍼스널 [베이지] / 가격: 7,150원
           92660-39000ZQ[조] 램프 어셈블리-리어 퍼스널 [베이지] / 가격: 7,480원
ㅇ트라제 XG용
  ☞ 품 번: 92800-3A010LT 램프 어셈블리 - 룸 [회색] / 가격: 7,480원/개
ㅇSM5용
  ☞ 품 번: 53151-51000-GC[운] 램프-퍼스널 [회색] / 가격: 약 4천원
            53105-51000-GC[조] 램프-퍼스널 [회색] / 가격: 약 4천원
ㅇ에쿠스용
  ☞ 품 번: 92840-3B500QS / 가격 :13,750원

▣ 실내조명 룸램프 종합
ㅇ산타페용
  ☞ 품 번: 92810-39010YH [램프 어셈블리-룸] 진회색 / 가격: 5,500원
            92810-39010BU [램프 어셈블리-룸] 베이지/ 가격: 5,500원
ㅇ에쿠스 & 오피러스용
  ☞ 품 번: 92800-3B100QS, 92800-3B150GF['04년형 이후] / 가격:49,500원
ㅇ스타렉스용 [형광등]
  ☞ 품 번: 92800 - 4A400 / 가격: 28,600원

▣ 썬바이져 조명화장거울 종합
ㅇ그랜져 XG용
  ☞ 품 번: 85201-39020CI [운] 85202-39020CI [조]
ㅇ에쿠스용
  ☞ 품 번: 85202-3B050QS [조]-선바이져 아세이 / 가격: 18,150원
ㅇ체어맨용
  ☞ 품 번: 7617011001AAM [미러 어셈블리 리어 / 가격: 8,000원
ㅇ에쿠스용 뒷좌석 조명거울
  ☞ 품 번: 5381-3B000 [운], 85382-3B000 [조] / 가격: 12,650원

▣ '04년형 그랜져 XG 풋램프
  ☞ 품 번: 92620-33000 / 가격: 770원

▣ SM 전차종 트렁크 룸램프
  ☞ 품 번: 53140-51000 [램프 트렁크룸] / 가격: 1,000원

▣ 투스카니 GTS 멀티게이지
  ☞ 품 번: 94330-2C150 / 가격: 75,350원
※애프터마켓용 커넥터 참고: 6핀커넥터[CHW0640-06] 2개, 배선[CABLE0640]9가닥 ←영문표기는 품명입니다.
※ 전용전구[T-5]는 아래 기타 정비시 유용한 부품 목록 참고!

▣ 테라칸 멀티미터
  ☞ 품 번: 94820-H1200OI - 선루프 없는 품번 / 가격:247,500원
           뚜껑- 94810-H1210(왼쪽, 220원), 94810-H1220(오른쪽, 220원)

▣ 순정 핸들리모콘 셋 [공용]
ㅇ XD용
  -적용가능 오디오 모델명
  ☞ CD 적용모델 : H-280, H-290
  ☞ MP3 적용모델 : M280, HMP3800
  ☞ 품 번: 96750-2D100CA [핸들리모콘] / 가격 7,700원
           56140-2D550 [혼스위치] / 가격: 6,050원
           56190-2D550CA [리모콘커버] / 가격: 50원
           12291-05121 [핸들리모컨 고정용 볼트, 5mm] / 가격: 143원
※리모콘커버 참고 : 진한베이지 56190-2D550SO / 검정계열 56190-2D550TK
※2003년형 XD만 구입 ☞ 93490-2D000  [클럭스프링] / 가격: 32,450원
ㅇ세라토용
  ☞ 품 번: 96700 2F000   스위치 앗세이 오디오 리모컨 / 가격: 8,030원
※기존 XD순정리모콘에서 SEEK DOWN(이전곡 탐색) 기능추가

▣ 간헐식 와이퍼스위치 종합 [구 XD에만 적용]
ㅇ테라칸
  ☞ 품 번: 93420-H1100 [스위치 어셈블리-와이퍼] / 가격: 7,300원
ㅇ그랜져 XG
  ☞ 품 번: 93420-39000 / 가격: 13,200원
※참고: 두 가지 모델은 기능은 동일하나 레버에 INT, AUTO표시가 틀리며 부품가 차이가 있습니다. 따라서 구 XD에 적용시에는 테라칸용을 권장합니다.

▣ VDO계기판
ㅇ구 XD용
   ☞ABS 없는 사양: 94013-2D010 또는 94013-2D011 / 가격:126,500원
     ABS 있는 사양: 94013-2D020 또는 94013-2D021 / 가격:126,500원
ㅇ뉴XD용
  ☞ TCS가 없는 사양: 94016-2D000 / 가격:126,500원
     TCS가 있는 사양: 94016-2D010 / 가격:126,500원

▣ XD스위치 품번
ㅇ구 XD용
  ☞ 품 번: 93776 2D000 [플레이트-사이드크래쉬패드페이셔] / 가격: 165원
            95510 2D000 [통화버튼] / 가격: 7,150원
            95520 2D000 [마이크] / 가격: 7,370원
            93375 2D000AX [더미] / 가격: 495원
ㅇ뉴 XD용
   ☞ 품 번: 93360-2D000AX [트립 스위치] / 가격: 2,805원
   ☞ 품 번: 93350-2D200AX [TCS 스위치] / 가격 3,135원
ㅇ비상등 스위치
-구XD용
   ☞ 품 번: 93790-2D000 / 가격: 가격: 3,630원
-뉴XD용
  ☞ 품 번: 93790-2D200 [스위치 어셈블리－해저드 워닝 램프] / 가격: 가격: 3,630원
※비상등 스위치는 구, 뉴XD로만 구분되며, 4도어,5도어의 구분없이 공용부품임
※스위치용 전구[T10, T6.5, T5사이즈에 해당안됨/좁쌀크기]만 따로 구입가능하다는 정보가 있어 확인해본 바[94368-17100 품번] 실제로 비상등과 호환되지 않고 상기품번보다 더 작은 전구가 적용되므로 이점 유의하시길 바랍니다. 현재로서는 스위치 앗세이 전체 교환밖에는 방법이 없는 것으로 판단됩니다.

▣ 원터치 윈도우 UP/DOWN 릴레이
  ☞ 품 번: 96134783 [Control unit-door lock]- 에스페로용 릴레이 / 가격: 11,000원
※ 구입시 아래 부품과 구분요망→ 에스페로 파워인도우 원터치릴레이☞ 96164805-A / 가격 : 13,500원

▣ 순정 후방감지기 종합
ㅇ옵티마 리갈용
  -센서: 95700-3C100[검정] / 가격: 34,100원/개 [4개 필요]
  -모듈: 95700-3C000 / 가격: 46,200원
  -센서 배선: 95700-3C200 / 가격: 11,550원
  -부저: 95700-3B300 / 가격: 2,255원
ㅇ투 싼
  -센서: 95700-2E110ZW[쥐색] / 가격: 25,300원/개 [3개 필요]
  -모듈: 95700-2E000 / 가격: 35,200원
  -센서 배선: 91880-2E000 / 가격: 9,900원
  -부저: 95700-3B300 / 가격: 2,255원
ㅇ싼타페
  -센서: 95700-26000GL또는 95700-26000HC[쥐색] / 가격: 32,450원 [4개 필요]
         95700-26000XA또는 95700-26000PE[은색] / 가격: 32,450원 [4개 필요]
  -모듈: 95700-26100 / 가격: 37,400원
  -센서 배선: 91920-26000 / 가격: 15,950원
  -부저: 95700-3B300 / 가격: 2,255원

▣ 구XD 내장형 핸즈프리셋 구성품
ㅇ핸즈프리유닛: 95500-2D000 / 가격: 55,000원
ㅇ통화버튼: 95510-2D000 / 가격: 7,150원
ㅇ마이크: 95520-2D000 / 가격: 7,370원)
ㅇ핸즈프리잭: 95530-2D000 / 가격: 5,500원
ㅇ연결선: 95540-39000 / 가격: 2,750원
ㅇ트레이콘솔: 84653-2D100AX / 가격: 3,850원
ㅇ리버[고무판]: 84654-2D100
ㅇ플레이트[핸즈프리 잭을 장착하기 위한 브라켓]: 93311 2D000
ㅇ스위치 어셈블리: 93240-2D000 (HOLD)
ㅇ플레이트-사이드 크래쉬패드 페이셔: 93776-2D000 / 가격: 165원
ㅇ더 미: 93375-2D000AX / 가격: 495원

▣ 투스카니 핸즈프리 잭
  ☞ 품 번: 95530-2C000LK [잭 어셈블리-핸즈프리] / 가격: 6,050원
※구 XD 핸즈프리잭과는 호환되나 뉴 XD와의 호환여부는 검증되지 않음!
※구 XD 순정 열선적용시 기어트레이 스위치부의[1. HOLD 2. 열선 운 3. 열선 조] 핸즈프리 스위치 위치를 변경 또는 삭제해야 되는 경우가 있으나 상기 부품인 투스카니 부품을 이용하여 기어콘솔이나 센터페시아에 이식하시면 기존 스위치보다 장착이 수월할 것으로 판단됩니다.[XD 핸즈프리잭과 커넥터 동일]

▣ 신형 산타페 핸드폰 충전기&핸즈프리 셋
  ☞ 품 번: 93280-2B000 [JACK ASS'Y H/F] / 가격: 26,400원
               95540-2B500 [DC JACK CABLE ASS'Y H/F] / 가격:6,050원

▣ 구XD용 시계
  ☞ 품 번: 94510-2D000 / 가격: 18,000원
ㅇ로체용
  ☞ 품 번:94510-2G000 / 가격: 21,500
※ 부품사이즈-17CM(가로), 4CM(높이), 3CM(두께) 상기 구성품에 배선과 커넥터는 포함되어 있지않으므로 개조를 요합니다.

▣ 에쿠스 도어 차임벨
  ☞ 품 번: 96831-22000 [버져 어셈블리 챠임] / 가격: 8,500원
※ 커넥터[에쿠스용, 그레이스 릴레이용]는 순정품으로 대체 가능하나 구입이 원할치 않아 평형단자[넙적단자]또는 납땜을 추천드리며, 추가로 TCS, 리어와이퍼스위치[미적용차량만 해당]로 ON,OFF통제 적용 가능
※타 차종[산타페, 그레이스 등]도어 차임벨은 전자식이 아닌 기계식이므로 3핀릴레이를 추가로 장착해야되므로 에쿠스용[전자식] 권장

▣ 산타페 서브 우퍼
  ☞ 품 번: 96380-26000 [스피커 어셈블리-서브 우퍼] / 가격: 161,700원

▣ 뾱뾱이
  ☞ 품 번: 95224-29050 [4핀 릴레이] / 95225-29050 [5핀 릴레이]

▣ 뉴그랜져 트렁크 엑츄레다
  ☞ 품 번: 9579033050 / 가격: 8,580원
※애프터 마켓용 경보기 리모콘「트렁크열림」제어 기능 사용시에 해당



◆ Lamp & Signal
▣ 구 XD 5도어 블랙베젤 라이트
  ☞ 품 번: 92101-2D100 (운), 92102-2D100 (조) / 가격: 각 61,600원, 합계: 123,200원

▣ 구 XD 수출형 5도어 안개등
  ☞ 품 번: LH 92201-2D000 [램프 어셈블리] / 가격: 17,050원
           RH 92202-2D000 [램프 어셈블리] / 가격: 17,050원

▣ 그랜져 XG 안개등 ☞ 구 XD에만 호환
  ☞ 품 번: 9220139001[운], 9220239001[조] / 가격: 19,250원/개

▣ 휀다 시그널 램프 종합
ㅇ신형 에쿠스용
  ☞ 품 번: 92303-3B110 [램프　어셈블리－사이드　리피터] / 가격: 4,510원/개
ㅇNF 소나타용
  ☞ 품 번:92303-3K000 [램프　어셈블리－사이드　리피터] / 가격: 4,070원/개
ㅇ리오용
  ☞ 품 번: OK33C-51120 [램프- 사이드 턴 시그널] / 가격: 3,100원/개
※홀커터 작업시 홀소 구경 31∼32mm Size 권장

▣ 토스카 LED 백미러 시그널
☞ 품 번: 96634351 [빽밀러 아웃사이드 램프 운전석(LED)]
              96634352 [빽밀러 아웃사이드 램프 조수석(LED)] / 가격: 각 30,800원

▣ SM 시리즈 도어 시그널 램프 종합
- SM7용
  ☞ 품 번: 53705-52100[운], 53706-52100 [조] / 가격: 각 6,300원
- New SM5용
  ☞ 품 번: 53705-52000[운], 53706-52000 [조] / 가격: 각 6,000원

▣ 스톱램프 & 보조제동등 종합
ㅇ구 XD 순정 스포일러 보조브레이크등
  ☞ 품 번: 92720-2D000 [램프어셈블리] / 가격: 27,500원
ㅇ뉴 XD 순정 스포일러 보조브레이크등
  ☞ 품 번: 92750-2D500, 가격: 8,250원
ㅇ5도어용 하이마운트 LED스톱램프 [보조제동등]
  ☞ 품 번: 92750-2D200, 가격: 17,050원
ㅇ오피러스 보조제동등
  ☞ 품 번: 927013F000LK[검정]  / 927013F000NF[밝은베이지]

▣ 뉴 XD 5도어 신형 후미등 ☞ 구 XD 5도어에 호환
  ☞ 품 번: 92401-2D700 [운] 92402-2D700 [조] / 가격: 각 33,000원

▣ 5도어 리어보조등[일명 도깨비등]
  ☞ 품 번: 92401-2D270(운), 92402-2D270(조) / 가격: 15,400원/개

▣ 경찰차용 전조등 레벨링
ㅇ구XD용
  ☞ 품 번: 92101-2D001[좌], 92102-2D001[우]-헤드라이트 어셈블리 / 가격: 각 57,200원
           93370 - 2D000AX [조명컨트롤]
ㅇ뉴XD용
  ☞ 품 번: 92103-2D520 [좌], 92104-2D520 [우]



◆ Interior Upgrade
▣ 시트백 행어 코트 & 쇼핑백 걸이 종합
ㅇ그랜져 XG용
  ☞ 품 번: 85354-39000CI(회색) [행어 코트] / 가격: 1,050원
ㅇ뉴 XD용
  ☞ 품 번: 88731-1C000LT / 가격: 1,100원
ㅇ뉴 프라이드용 [4도어]
  ☞ 품 번: 88731-1G000XI(회색) /  가격:  660원

▣ 재떨이 종합
ㅇ클 릭 용
  ☞ 품 번: 84550-1C000 [재떨이 어셈블리] / 가격: 3,600원
ㅇ뉴체어맨용
  ☞ 품 번: 77940-11400 / 가격: 16,500원
ㅇ렉스턴용
  ☞ 품 번: 77969 08200HAT / 가격: 11,000원

▣ 뉴XD 기어콘솔셋트 목록 종합
ㅇ84651-2D520OF [커버-콘솔 상부] 가격: 36,520원
ㅇ84653-2D500AX [트레이-콘솔 상부] 가격: 4,070원
ㅇ93240-2D100AX 혿드 [스위치어셈블리-ＥＣＴ] / 가격: 2,860원
ㅇ95530-2D010 핸즈프리 [잭 어셈블리] / 가격: 6,050원
ㅇ93330-2D100AX 열선스위치 좌측 [스위치 어셈블리-프론트 시트 히티드]
ㅇ93340-2D100AX 열선스위치 우측 [스위치 어셈블리-프론트 시트 히티드]ㅇ93311-2D100 [플레이트-콘솔 스위치] / 가격: 660원
※ 상기 구성품중에 빠진 품번 및 목록이 있으니, 참고하시기 바랍니다.

▣ 투스카니 크롬 풋레스트 & 브레이크, 엑셀, 클러치
  ☞ 품 번: 32891-2C000 [풋  레   스   트]  /  가격: 3,850원
           32825-17050 [브레이크&클러치]  / 가격: 각 1,400원
           32825-17050 [브레이크 페달(오토)]
           32730-2C500 [엑            셀]  / 가격: 2,200원

▣ 카드홀더 [티켓홀더]
  ☞ 품 번: 93795-2D000AX [홀더 어셈블리 티켓-센터 페시아 판넬] 또는 937952D000CA

▣ 클릭 메모홀더
  ☞ 품 번: 85815-1C100 [홀더-메모] / 가격: 385원

▣ 클릭 동전홀더
  ☞ 품 번: 93385-1C100AB [코인 홀더] / 가격: 770원

▣ 베르나 듀얼 컵홀더
  ☞ 품 번: 84790-25200NR [홀더 드링크] 가격: 11,990원
※컵홀더 색상이 2종류이나 XD에 다이시 앞 판넬은 새로 제작하여야 되므로 색상은 상관없음 / 2개중[듀얼] 좌측 1개만 사용!
※투스카니 조수석용 싱글 컵홀더는 가격적인 메리트는 있으나, 난이도 및 완성도가 낮아 베르나용으로 권장

▣ 구 XD 도어트림 크롬 도어내캐치
  ☞ 품 번: 82610-2D010 [도어내캐치 운전석] / 가격: 2,500원
           83620-2D010 [도어내캐치 리  어] / 가격: 3,000원
           82620-2D010 [도어내캐치 조수석] / 가격: 2,500원
           83610-2D010 [도어내캐치 리  어] / 가격: 3,000원 / 총합계: 11,000원

▣ 에쿠스 도어 스트라이커
  ☞ 품 번: 81350 3B000 [스트라이커] / 가격: 1,550원/개
            81353 3B000QP [커버] / 가격: 60원/개
            10178 08251 [볼트] / 가격: 50원/개

▣ 핸들커버
  ☞ 품 번: 84851-2D000 [쉬리우드-스티어링 컬럼 상부],
           84853-2D000 [쉬리우드-스티어링 컬럼 하부]

▣ 사이드브레이크 앗세이 [크롬버튼]
  ☞ 품 번: 59710-2D500 [레버어셈블리-파킹브레이크] / 가격: 9,680원
※크롬버튼만 구입불가. 앗세이 전체교체 또는 크롬버튼만 분리후 교체가능

▣ 오토기어노브 [크롬 버튼]
  ☞ 품 번: 46723-2D300 [BUTTON-PUSH] / 가격: 495원

▣ XD 트위터(도어트림) 크롬링 - 신형타입으로 망과 테두리 일체형
  ☞ 품 번: 82318-2D010 (운), 82328-2D010 (조) / 가격: 825원/개

▣ 2005년형 수동기어봉 [투스카니 5단 공용]
ㅇ투스카니용
  ☞ 품 번: 43711-2C200LK [검정]/ 가격: 12,540원
ㅇ클릭용 [컬러 패키지]
  ☞ 품 번: 43711-1C4005R [레드] / 가격: 12,100원
               43711-1C4006B [블루] / 가격 : 12,100원
※클릭용 컬러 패키지 기어봉은 투스카니 기어봉과 재질 및 디자인은 동일하나 색상만 빨강과 파랑으로 틀립니다.

▣ 티뷰론 터뷸런스 기어프레임 적용
  ☞ 품 번: 84651-27050VD [커버-콘솔 상부]/ 가격: 14,300원
               84680-27050 [부트 어셈블리-기어 쉬프트 레버] / 가격: 3,190원
※ XD 수동기어프레임보다 오토 기어프레임으로의 작업이 용이합니다.

▣ '03년형 5도어 메탈그레인 기어콘솔상부 (수동)
  ☞ 품 번: 84651-2D200VI [커버-콘솔상부] / 가격: 4,100원

▣ 순정 GL & GLS 1DIN 서랍 [오디오 밑 서랍]
  ☞ 품 번: 84742-2D000CA [트레이-센터 페이셔] / 가격: 3,960원

▣ 클릭 썬글라스 케이스
  ☞ 품 번: 85340 1C300OI / 가격: 5,500원

▣ XD 트렁크 강화스프링 [수출형 스포일러 포함, 스포일러 장착차량에 적용]
  ☞ 품 번: 79273-2D020 [바-트렁크 리드 힌지 토션, 좌측] / 가격: 2,200원
               79283-2D020 [바-트렁크 리드 힌지 토션, 우측] / 가격: 2,200원

▣ 싼타페 러기지[트렁크 그물] 네트
  ☞ 품 번: 85777-26700 [싼타페 신형 네트 어셈블리] / 가격: 7,300원

▣ 클릭 주차견인주의 스티커
  ☞ 품 번: 84118-1C000 [라벨-토잉] / 가격: 1,155원

▣ 스티커- 차량 도난 방지 시스템용 [르노삼성 순정부품]
ㅇSM7 [SM5 공용]
  ☞ 품 번: 57480-52000 / 가격: 500원/장
ㅇ매그너스용 [GM대우 순정부품]
  ☞ 품 번: 96224565 / 가격: 400원 [2장]
※스티커 인쇄문구표기 →  Equipped with
                               Theft Deterrent System
                                  차량도난방지시스템

▣ 전차종 공용 영문옵션로고 스티커- SIDE AIR BAG, DUAL AIR BAG, ABS, TCS 등 4개의 영문로고 [GM대우 순정부품]
  ☞ 품 번: 96403271 / 가격: 1,400원
※SIDE AIR BAG, DUAL AIR BAG, ABS, TCS 등 4개 일체형

▣ 4륜구동차량 견인 주의 스티커 [GM대우 순정부품]
  ☞ 품 번: 96624840 [스티커 라벨-리어 엑슬 트랙션(견인주의 스티커)] / 가격: 500원
※SUV 윈스텀차량에 적용
